paolo.pasinetti ha scritto: 11/01/2021, 22:10

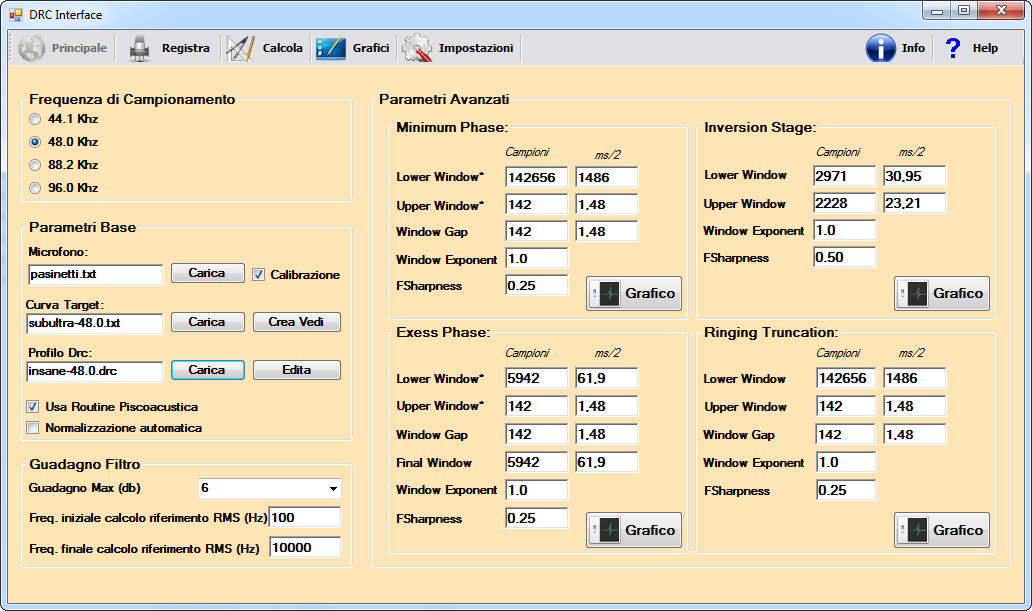

Mi aiuteresti ad interpretare il grafico?
Le linee vengono associate da un colore e da un valore.
Ogni colore delinea la parte in cui il sistema corregge nel dominio del tempo (inteso come eccesso di fase) e nel dominio della frequenza. (fase minima)
L'andamento logaritmico è studiato affinchè
al salire della frequenza viene impiegata minore correzione ad eccesso di fase.
La parte (di ciascuna linea) sottostante corregge nel dominio del tempo, la parte che sovrasta ogni singola linea corregge nel dominio della frequenza.
ES: la prima linea, secondo lo schema, limita la correzione fino a 150hz, la seconda a 1500hz, la terza a 10khz.
Questo grafico però è troppo chirurgico ed estremizzato poichè l'asse dei tempi inizia da 0,5ms...
Ai fini pratici c'è piu malleabilità, quindi la window exponent può essere circoscrivibile a valori compresi tra 0,4 e 0,8.
